當前位置：搪瓷管板型碳化硅換熱器發明介紹
錢橋化工機械發明公開了一種實用新型搪瓷管板型碳化硅換熱器，包括殼體、若干個碳化硅管、管板、第一密封部件、第二密封部件、陽極防腐部件和封頭，若干碳化硅管通過第一密封件安裝在管板上的通孔內，管板與殼體之間設有第二密封件，管板與封頭之間設有陽極防腐部件，管板與陽極防腐部件之間設有第二密封部件，陽極防腐部件與封頭之間設有第二密封部件，封頭通過螺栓固定連接穿過殼體，螺栓穿過管板和陽極防腐部件，本實用新型提供了一種結構安全、防止泄漏、防止銹蝕、使用壽命長的搪瓷管板型碳化硅換熱器。

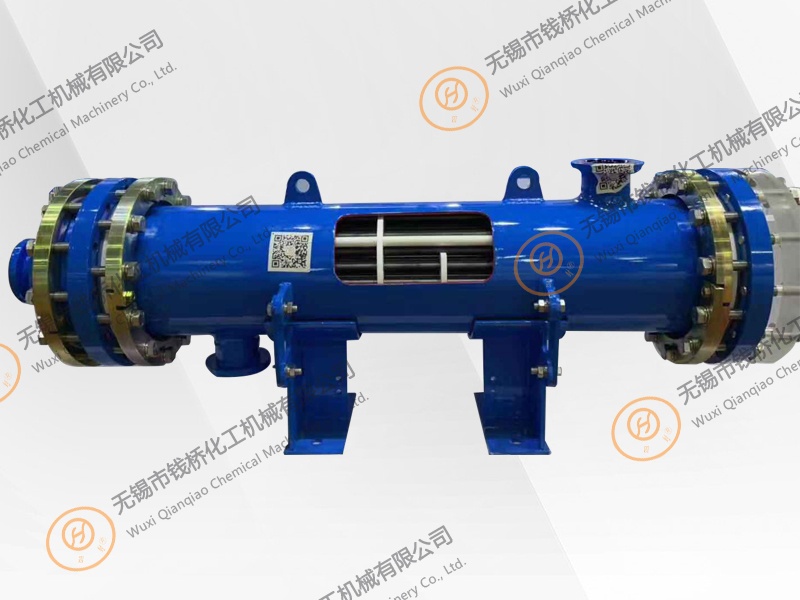

搪瓷管板型碳化硅換熱器
技術領域
[0001]本實用新型涉及化工機械設備領域，更具體涉及一種搪瓷管板型碳化硅換熱器。
背景技術
[0002]碳化硅換熱器是一種利用碳化硅陶瓷材料作為傳熱介質的新型換熱器。由于碳化硅陶瓷具有耐腐蝕、耐高溫、高熱導、高硬度、耐磨等優良特性。它具有耐高溫和抗熱沖擊的優異性能；導熱系數與不銹鋼等同；在氧化性和酸性介質中具有良好的耐蝕性。在結構上成功地解決了熱補償和較好地解決了氣體密封問題。該裝置傳熱效率高，節能效果顯著，用以預熱助燃空氣或加熱某些過程的工藝氣體，可節約一次能源，燃料節約率可達30％以上，并可強化工藝過程，顯著提高生產能力。在不是使用雙管板換熱器時，通常在殼體內經過的是具有腐蝕性的原料。碳化硅管通過的不具有腐蝕性的液體或者氣體，這樣的液體或者氣體在長時間的運轉過程中還是會造成管板以及封頭內壁的銹蝕，這樣長時間就會造成管板的泄漏以及封頭的銹蝕泄漏。
實用新型內容
[0003]為了解決上述問題，本實用新型的目的在于提供了一種結構安全、防止泄漏、防止銹蝕、使用壽命長的搪瓷管板型碳化硅換熱器。
[0004]根據本實用新型的一個方面，提供了搪瓷管板型碳化硅換熱器，包括殼體、若干個碳化硅管、管板、第一密封部件、第二密封部件、陽極防腐部件和封頭，若干碳化硅管通過第一密封件安裝在管板上的通孔內，管板與殼體之間設有第二密封件，管板與封頭之間設有陽極防腐部件，管板與陽極防腐部件之間設有第二密封部件，陽極防腐部件與封頭之間設有第二密封部件，封頭通過螺栓固定連接穿過殼體，螺栓穿過管板和陽極防腐部件。
[0005]在一些實施方式中，陽極防腐部件包括外圈、安裝孔、鎂棒和固定螺栓，所述外圈上規則分布若干安裝孔，安裝孔貫通外圈的內壁和外壁，鎂棒由外圈的內壁插入安裝孔，固定螺栓由外圈的外壁旋入安裝孔與鎂棒固定連接。
[0006]在一些實施方式中，殼體內壁及兩端設有搪瓷防腐層。
[0007]在一些實施方式中，管板與殼體接觸的一側設有搪瓷防腐層。
[0008]在一些實施方式中，碳化硅管的兩端均設有至少兩道環狀凹槽。
[0009]在一些實施方式中，第一密封部件包括向殼體方向依次設置的第一O型圈和第二O型圈，第一O型圈和第二O型圈均套設在環狀凹槽內。
[0010]在一些實施方式中，第二密封部件為橡膠密封圈。
[0011]在一些實施方式中，第一O型圈和第二O型圈均套設在碳化硅管上，碳化硅管連同第一O型圈和第二O型圈均均插入管板上的通孔內。
[0012]在一些實施方式中，碳化硅管與管板之間設有防撞O型圈。
附圖說明

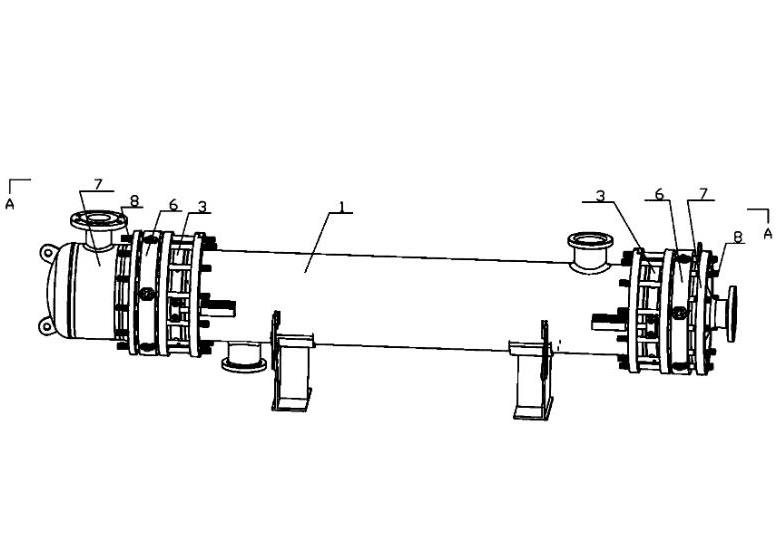

[0013]圖1是本實用新型搪瓷管板型碳化硅換熱器的結構示意圖；
[0014]圖2是圖1中A-A方向的剖視圖；
[0015]圖3是圖2中B的局部放大圖；
[0016]圖4是本實用新型搪瓷管板型碳化硅換熱器的陽極防腐部件的結構示意圖。
