當前位置：HG/T 2637-2017攪拌器錨翼對稱度檢測方法
發布時間：2021-03-01 09:26:00
HG/T 2637-2017 搪玻璃件幾何尺寸檢測方法
3.11 攪拌器錨翼對稱度
3.11.1 量具
直角尺2把：符合GB/T 6092的平面形直角尺，精度等級為0級，保證測量時的剛性。
3.11.2 檢測方法

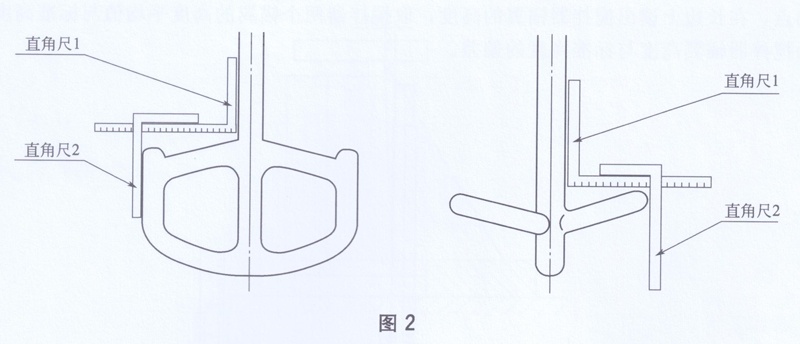

將待測攪拌器放平或豎直，如圖2所示，直角尺1的一邊貼靠在攪拌器上，另一邊與直角尺2的一邊平行貼靠，直角尺2的一邊觸碰到錨翼的端部，在直角尺1上讀取錨翼寬度值(這個值應為錨翼端部距攪拌器軸面的最小值)。在攪拌器的另一錨翼做相同測量。對稱錨翼的錨翼寬度最大值與最小值的差為攪拌器錨翼對稱度。
