當前位置：HG/T 2637-2017搪玻璃塔節法蘭對塔節的垂直度檢測方法
發布時間：2021-03-08 16:10:00
HG/T 2637-2017 搪玻璃件幾何尺寸檢測方法
3.18 搪玻璃塔節法蘭對塔節的垂直度
3.18.1 量具
平臺:平面度不大于0.2mm。
平行度標準圓墊塊:上、下平面的平面度不大于0.000 2D (D--標準圓墊塊外徑),平行角度不大于0.1°。
專用直角尺:長邊與塔節簡體等長。
直尺:量程0 mm~150 mm的不銹鋼尺。
3.18.2 檢測方法

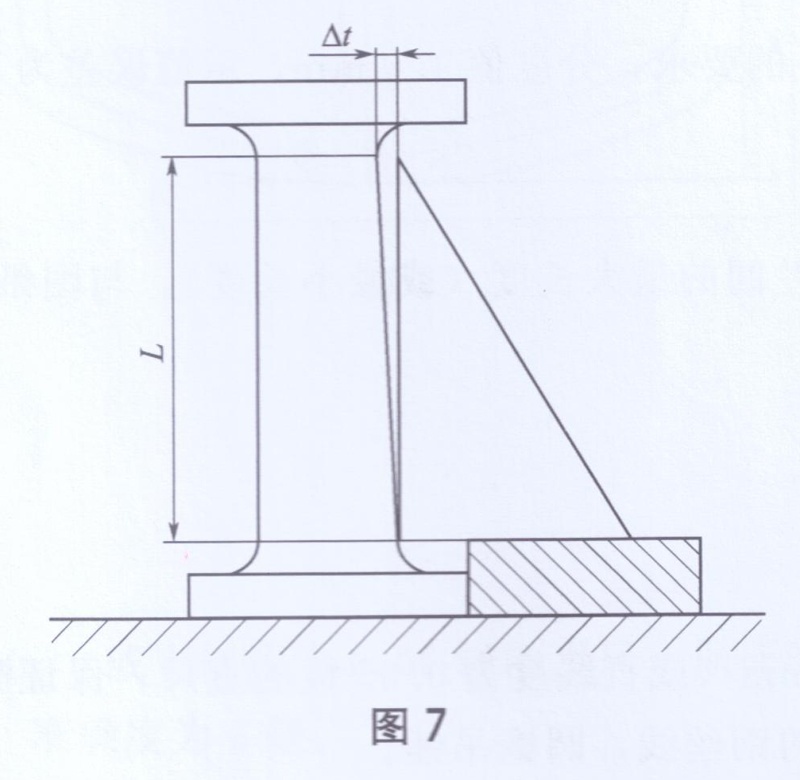

將被測塔節法蘭端放置在平臺上,在緊靠法蘭邊處墊放一平行度標準圓墊塊,用直角尺貼靠在塔節壁上(如圖7所示),繞塔節軸線旋轉平行度標準圓墊塊和直角尺,用直尺景取旋轉一周中塔節做體外壁與直角邊的最大距離△t,此值即為塔節法蘭對塔節的垂直度。
